Для надёжной фиксации и долговечной работы трубопроводов в пенополиуретановой (ППУ) изоляции применяют неподвижные опоры (НОП) в ПЭ-ОЦ. Эти конструкции жёстко закрепляют трубу в заданной точке, воспринимая осевые и боковые нагрузки от температурных расширений и веса трубопровода. В Челябинской области, где теплотрассы в ППУ изоляции широко используются в Челябинске, Магнитогорске, Златоусте, Копейске и Миассе, такие опоры востребованы при строительстве и ремонте систем централизованного отопления и горячего водоснабжения.
Компания «Пайп ППУ» (chelyabinsk.pipes-ppu.ru) предлагает неподвижные опоры в ППУ изоляции (НОП) с защитной оболочкой из оцинкованной стали (ОЦ) по ГОСТ 30732-2020 с доставкой в Челябинск, Магнитогорск, Златоуст, Копейск, Миасс и любые другие города Челябинской области. На складе в Челябинске — 4 158 штук. Изготовление под заказ от 3 дней, отсрочка платежа, работаем без минимальной суммы.
Где применяют в Челябинской области
- Тепловые сети и магистральные трубопроводы Челябинска, Магнитогорска, Златоуста
- Котельные и ТЭЦ (узлы жёсткой фиксации труб) в Копейске и Миассе
- Системы централизованного отопления и горячего водоснабжения городов и районов
- Камеры тепловых сетей, места ответвлений и поворотов
- Промышленные объекты с ППУ-изолированными трубопроводами
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Стандарт | ГОСТ 30732-2020 (трубы и фасонные изделия в ППУ изоляции) | |
| Защитная оболочка | Оцинкованная сталь (ОЦ) — для надземной и канальной прокладки | |
| Диаметр стальной трубы (D), мм | От 32 до 1420 (в наличии до 530 мм, под заказ до 1420) | |
| Высота опоры (Н), мм | От 255 до 1800 | |
| Толщина стенки стакана (s), мм | От 16 до 60 (в зависимости от диаметра) | |
| Максимальная осевая нагрузка P max, тонн | От 3,6 до 470 | |
| Сертификаты | ГОСТ 30732-2020, паспорт качества |
Все изделия соответствуют требованиям ГОСТ 30732-2020.
Ассортимент
| Диаметр трубы D, мм | Высота Н, мм | Толщина стенки s, мм | Нагрузка P max, тонн | Оболочка | |
|---|---|---|---|---|---|
| 32 | 255 | 16 | 3,6 | Оцинкованная | |
| 38 | 255 | 16 | 4,2 | Оцинкованная | |
| 45 | 255 | 16 | 5,0 | Оцинкованная | |
| 57 | 255 | 16 | 7,5 | Оцинкованная | |
| 108 | 315 | 16 | 19,0 | Оцинкованная | |
| 133 | 340 | 16 | 23,5 | Оцинкованная | |
| 159 | 400 | 20 | 36,0 | Оцинкованная | |
| 219 | 460 | 24 | 50,0 | Оцинкованная | |
| 273 | 550 | 30 | 75,0 | Оцинкованная | |
| 325 | 650 | 40 | 90,0 | Оцинкованная | |
| 426 | 750 | 40 | 120,0 | Оцинкованная | |
| 530 | 900 | 40 | 150,0 | Оцинкованная | |
| 1020 | 1400 | 60 | 470,0 | Оцинкованная | |
| 1220 | 1600 | — | — | Оцинкованная | |
| 1420 | 1800 | — | — | Оцинкованная |
Цены по запросу. Точную стоимость и сроки уточняйте у менеджеров. Возможно изготовление под заказ по чертежам.
Типы
- Щитовые НОП — состоят из железобетонного щита с двумя или более предварительно изолированными патрубками

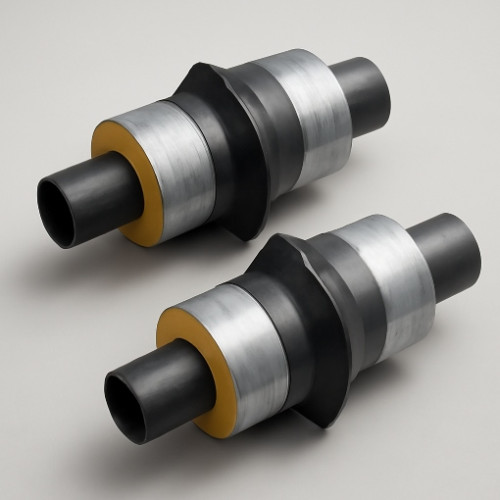

- С защитным стаканом — соединительный патрубок с ППУ изоляцией и оболочкой ПЭ или ОЦ, а также защитный стакан из толстостенной трубы

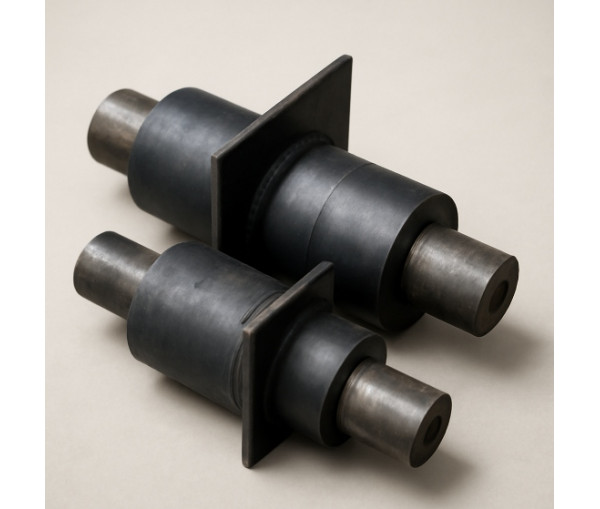

- С несущей плитой — соединительный патрубок с ППУ изоляцией и оболочкой ПЭ или ОЦ, а также несущая плита из железобетона или металла
Преимущества
- Высокая теплоизоляция — ППУ слой минимизирует теплопотери в месте опоры
- Защита от коррозии — оцинкованная оболочка (ОЦ) предотвращает ржавление
- Простота монтажа — готовое заводское изделие с изоляцией
- Долговечность — срок службы не менее 30 лет
- Экономичность — снижение эксплуатационных расходов на теплосетях
Как выбрать
- Определите диаметр стальной трубы (D, мм) — от 32 до 1420 мм.
- Рассчитайте осевую нагрузку (P max, тонн) с учётом веса трубы, теплоносителя, изоляции и температурных усилий.
- Уточните требуемую высоту опоры (Н, мм) в зависимости от проектного положения трубы.
- Выберите типоразмер из таблицы или пришлите чертёж — изготовим под заказ.
Доставка
- Челябинск — день в день или на следующий
- Магнитогорск, Златоуст, Копейск, Миасс — за 1–3 дня (транспортными компаниями)
- Отдалённые районы (Сатка, Коркино, Аша, Троицк) — доставка до объекта
Отгрузка со склада в Челябинске (4 158 опор в наличии) или изготовление под заказ от 3 рабочих дней.
Частые вопросы
1. Чем отличается неподвижная опора в ППУ от скользящей?
Неподвижная (НОП) жёстко фиксирует трубу в заданной точке, не допуская никаких перемещений. Скользящая позволяет трубе перемещаться вдоль оси при температурных расширениях.
2. Для какой прокладки используются опоры с оболочкой ОЦ?
Оцинкованная сталь (ОЦ) применяется для надземной и канальной прокладки тепловых сетей, а также в помещениях. Для бесканальной прокладки обычно используют полиэтиленовую оболочку (ПЭ).
3. Какую нагрузку выдерживают НОП?
Максимальная осевая нагрузка — от 3,6 тонн (для трубы D=32 мм) до 470 тонн (для трубы D=1020 мм). Точное значение зависит от диаметра и толщины стенки.
4. Можно ли заказать неподвижную опору нестандартного размера?
Да. Пришлите чертёж или укажите диаметр трубы, высоту, нагрузку — изготовим под заказ от 5 рабочих дней.
5. Есть ли сертификаты для сдачи объекта Ростехнадзору?
Да. Предоставляем паспорта и сертификаты соответствия ГОСТ 30732-2020.
Как заказать
1. Выберите типоразмер из таблицы (диаметр трубы, высота, нагрузка) или пришлите чертёж.
2. Отправьте заявку на info@pipe-ppu.ru или позвоните по телефону:
8 (351) 700-82-61
3. Менеджер уточнит наличие, цену и срок (обычно в течение часа).
4. Оплатите удобным способом (безнал, карта, отсрочка).
5. Получите опоры на объекте в Челябинске, Магнитогорске, Златоусте, Копейске, Миассе или любом другом городе Челябинской области.
Акция: при заказе от 10 опор НОП — бесплатная доставка до терминала в Челябинске.
Скидка: для теплосетевых организаций и управляющих компаний — индивидуальные условия.
