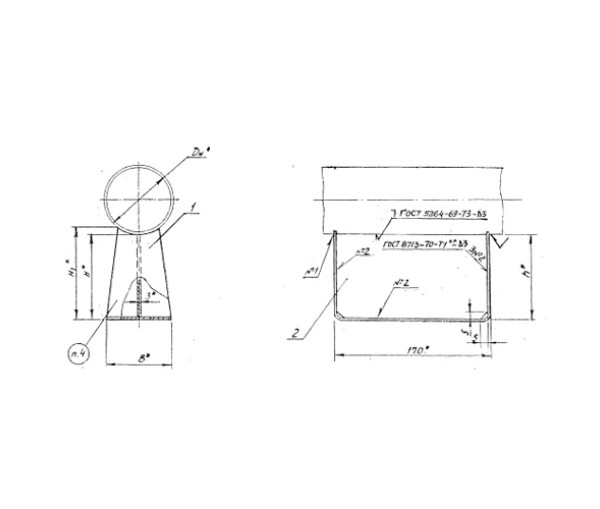

Опора скользящая Т13 в Челябинске

Опора скользящая Т13.04 – компактная опора для труб 57 и 76 мм

Опора Т13.04 – это скользящая опора для стальных трубопроводов малого диаметра. Выпускается по серии 4.903-10 (изделия для тепловых сетей). Основная особенность – малый вес (менее 0,9 кг) и фиксированная высота 100 мм.

В нашем каталоге опора Т13.04 представлена для двух диаметров труб:

• Т13.04 на 57 мм – для труб наружным диаметром 57 мм
• Т13.04 на 76 мм – для труб наружным диаметром 76 мм

Обе версии имеют одинаковую высоту Н 100 мм и одинаковый вес 0,886 кг. Отличается только диаметр хомута. Это универсальная опора для систем отопления, водоснабжения и небольших технологических трубопроводов.

Технические характеристики опоры Т13.04

Устройство и применение опоры Т13.04

Опора Т13.04 относится к типу скользящих опор. Она фиксирует трубу в вертикальной и поперечной плоскостях, но позволяет продольное перемещение. Это необходимо для компенсации теплового расширения трубопровода.

Благодаря малому весу и компактности, опора Т13.04 применяется в системах, где важна простота монтажа:

• Системы отопления и горячего водоснабжения внутри зданий
• Технологические трубопроводы малого диаметра на производствах
• Обвязка насосов, котлов, теплообменников
• Трубопроводы сжатого воздуха и инертных газов

Высота опоры 100 мм подходит для неизолированных труб или труб с минимальной изоляцией (до 30 мм).

Какую версию Т13.04 выбрать – на 57 мм или на 76 мм?

Выбор определяется только наружным диаметром вашей трубы. Обе опоры имеют одинаковые вес и высоту, поэтому ориентируйтесь на точное соответствие диаметру:

• Если ваша труба имеет наружный диаметр 57 мм – заказывайте Т13.04 на 57 мм
• Если ваша труба имеет наружный диаметр 76 мм – заказывайте Т13.04 на 76 мм

Неправильный выбор диаметра приведёт к люфту или невозможности установки опоры. Если сомневаетесь в точном диаметре – измерьте штангенциркулем или посмотрите маркировку трубы.

Частые вопросы про опору Т13.04

Вопрос 1. Можно ли использовать опору Т13.04 для ППУ-трубы?
Да, опора скользящая и хомутовая, сварка не требуется, поэтому ППУ-изоляция не повреждается. Однако высота опоры 100 мм ограничивает толщину изоляции. Если ППУ-изоляция толще 50 мм, нужна опора с большей высотой (например, Т13.05 с высотой 150 мм или Т13.06 с высотой 200 мм). При заказе укажите толщину вашей изоляции.

Вопрос 2. Какая нагрузка у опоры Т13.04?
Паспортная осевая нагрузка в карточке не указана, но этот типоразмер рассчитан на стандартные нагрузки для труб 57-76 мм в системах отопления и водоснабжения. Если ваш трубопровод несёт тяжелую арматуру или среду под высоким давлением, рассмотрите усиленные опоры серии Л8. Присылайте параметры – поможем подобрать.

Вопрос 3. Опора Т13.04 – приварная или хомутовая?
Опора Т13.04 – хомутовая. Она крепится к трубе с помощью хомута, который затягивается болтами. Сварка не требуется.

Вопрос 4. Какой зазор под трубой даёт опора Т13.04?
Высота опоры 100 мм. Если ваша труба лежит на опоре, то расстояние от низа трубы до основания будет около 100 мм минус толщина хомута. Зазор небольшой, подходит для неизолированных труб или труб с тонкой изоляцией. Для удобства обслуживания под трубой берите опоры высотой 150-200 мм.

Вопрос 5. Можно ли ставить опору Т13.04 на трубы другого диаметра?
Нет, опора изготавливается точно под конкретный диаметр трубы. Если поставить опору на 57 мм на трубу 76 мм, она не закроется. Если наоборот – будет болтаться. Мы можем изготовить опору под любой диаметр на заказ.

Вопрос 6. Чем отличается Т13.04 от Т.14.04?
Т13.04 легче (0,886 кг против 1,55 кг у Т.14.04) и предназначена для стандартных нагрузок. Т.14.04 массивнее, у неё больше металла, она рассчитана на повышенные нагрузки. Если бюджет ограничен и нагрузки небольшие – берите Т13.04. Если нужен запас прочности – берите Т.14.04.

Вопрос 7. Вы делаете опору Т13.04 на другие диаметры и высоту?
Да. Серия Т13 включает опоры на все стандартные диаметры и три варианта высоты (100, 150, 200 мм). Если нужного типоразмера нет в наличии – пришлите чертёж или просто напишите диаметр и высоту. Изготовим за 3-7 рабочих дней от 1 штуки.

Как заказать опору Т13.04: Отправьте заявку на почту info@pipe-ppu.ru. Укажите диаметр вашей трубы (57 мм или 76 мм) и количество. Если сомневаетесь в диаметре – уточните у нас, поможем. Изготовление от 3 рабочих дней. Отгрузка со склада в Екатеринбурге. Доставка по всей России.
