Опора скользящая приварная ТС-623.000 в Челябинске

Приварная скользящая опора ТС-623.000 – для труб малого диаметра от 32 до 89 мм

Опора ТС-623.000 – это скользящая опора, которая приваривается к трубе и к опорной конструкции. Изготавливается по серии 5.903-13 (выпуски 6-95, 7-95, 8-95). Относится к типу приварных подвижных опор для тепловых сетей.

В нашем каталоге представлены опоры этой серии для труб наружным диаметром от 32 до 89 мм. Все опоры имеют паспортную осевую силу Q от 1,2 до 4 кН, что позволяет точно подобрать опору под расчётные нагрузки.

В отличие от хомутовых опор, приварная ТС-623.000 требует сварки. Это обеспечивает максимальную жёсткость крепления, но исключает использование на ППУ-изолированных трубах. Подходит только для стальных труб без изоляции.

Все исполнения опоры ТС-623.000 в каталоге

Как выбрать нужное исполнение ТС-623.000

При выборе опоры обращайте внимание на три параметра в порядке приоритета:

1. Диаметр трубы – опора должна точно соответствовать Dn вашей трубы. В каталоге есть размеры 32, 38, 45, 57, 89 мм.
2. Осевая нагрузка Q – должна быть не меньше расчётной. У разных исполнений Q разная: от 1,2 кН до 4 кН.
3. Высота опоры Н – определяет зазор под трубой. Чем выше, тем больше зазор.

Особенности исполнений:

• ТС-623.000 (базовое) – высота 106 мм, подходит для неизолированных труб малого диаметра
• ТС-623.000-03 – высота 154 мм, на 48 мм выше базового
• ТС-623.000-06 – высота 204 мм, самый высокий вариант для трубы 45 мм
• ТС-623.000-09 – под трубу 57 мм, осевая сила уже 2,2 кН
• ТС-623.000-13 – под трубу 89 мм, самая высокая осевая сила 4 кН

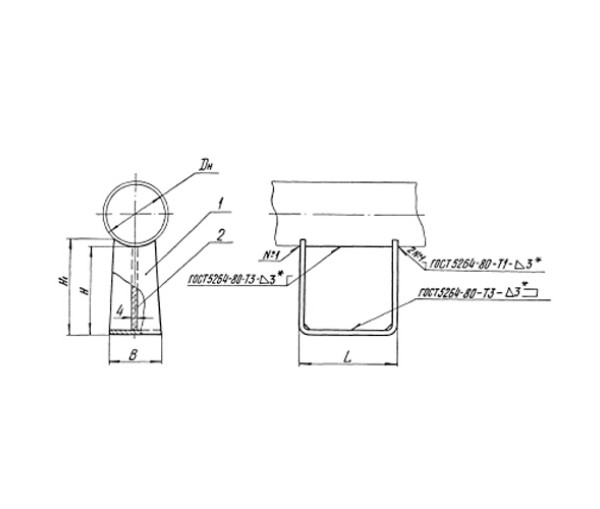

Устройство и монтаж опоры ТС-623.000

Опора ТС-623.000 – приварная. Она состоит из двух основных частей:

• Башмак (опорная плита), который приваривается к несущей конструкции (балке, швеллеру, плите)
• Верхняя часть, которая приваривается к трубе

Порядок монтажа:

1. Приварить опорную плиту к основанию
2. Приварить ответную часть к трубе
3. Совместить и зафиксировать (иногда предусмотрены болтовые соединения)

Важное ограничение: из-за необходимости сварки опоры ТС-623.000 НЕ используются на трубах в ППУ-изоляции – сварка повредит пенополиуретан. Только для стальных труб без изоляции.

Осевые нагрузки опор ТС-623.000 – от 1,2 до 4 кН

В отличие от многих опор, где осевая сила не указана, для ТС-623.000 все исполнения имеют паспортную нагрузку Q. Это позволяет точно подобрать опору под расчёт.

• Q = 1,2 кН – для диаметров 32, 38, 45 мм. Этого достаточно для коротких участков систем отопления и водоснабжения.
• Q = 2,2 кН – для диаметра 57 мм. Для трубопроводов с чуть большими тепловыми расширениями.
• Q = 4 кН – для диаметра 89 мм. Для более длинных участков или более высоких температур.

Как понять, какая Q нужна? Если не делали расчёт, оцените длину участка между неподвижными опорами. Для трубы 45 мм на участке 20-30 метров с водой 95 градусов осевая сила около 1 кН. Если участок длиннее или температура выше – берите опору с бОльшей Q.

Частые вопросы про опору ТС-623.000

Вопрос 1. Чем отличается ТС-623.000 от ТС-623.000-03 и -06?
Это разные модификации для одного диаметра трубы (45 мм). У них одинаковая осевая сила 1,2 кН, но разная высота. Базовый ТС-623.000 имеет высоту 106 мм, -03 – 154 мм, -06 – 204 мм. Выбирайте высоту по нужному зазору под трубой.

Вопрос 2. Можно ли использовать ТС-623.000 для трубы в ППУ-изоляции?
Нет. Это приварная опора, она требует сварки к трубе. Сварка расплавит пенополиуретановую изоляцию. Для ППУ-труб используйте хомутовые опоры (серии Т13, Т14 или специальные).

Вопрос 3. Какая максимальная температура для этой опоры?
Опоры из углеродистой стали выдерживают до 450 градусов. Но сами опоры производятся из стали 20, поэтому для пара с температурой выше 200 градусов лучше уточнить материал изготовления у менеджера. Возможна замена на легированную сталь.

Вопрос 4. Какую высоту опоры выбрать для трубы 45 мм без изоляции?
Базовой высоты 106 мм достаточно. Если под трубой нужно обслуживать другие коммуникации или сливать конденсат, возьмите 154 мм или 204 мм.

Вопрос 5. Нужно ли приваривать опору к основанию?
Да, опора ТС-623.000 – приварная. Она приваривается и к трубе, и к опорной конструкции. Если вам нужна опора без сварки – рассмотрите хомутовые аналоги серии Т13.

Вопрос 6. Какая опора ТС-623.000 самая мощная по осевой нагрузке?
ТС-623.000-13 на трубу 89 мм с Q = 4 кН.

Вопрос 7. Вы делаете ТС-623.000 на другие диаметры и высоту?
Да. Серия ТС-623 включает опоры на все стандартные диаметры до 89 мм. Если нужного типоразмера нет в наличии – пришлите чертёж или размеры. Изготовим за 3-7 рабочих дней от 1 штуки.

Как заказать опору ТС-623.000: Отправьте заявку на почту info@pipe-ppu.ru. Укажите номер чертежа (ТС-623.000, ТС-623.000-03 и т.д.), диаметр вашей трубы и нужное количество. Если не знаете точное исполнение – укажите диаметр, желаемую высоту и осевую нагрузку. Мы подберём аналог. Изготовление от 3 рабочих дней. Отгрузка со склада в Екатеринбурге. Доставка по всей России.
