Опора скользящая приварная ТС-624.000 в Челябинске

Приварная скользящая опора ТС-624.000 – для труб диаметром 194 мм с осевой силой 22 кН

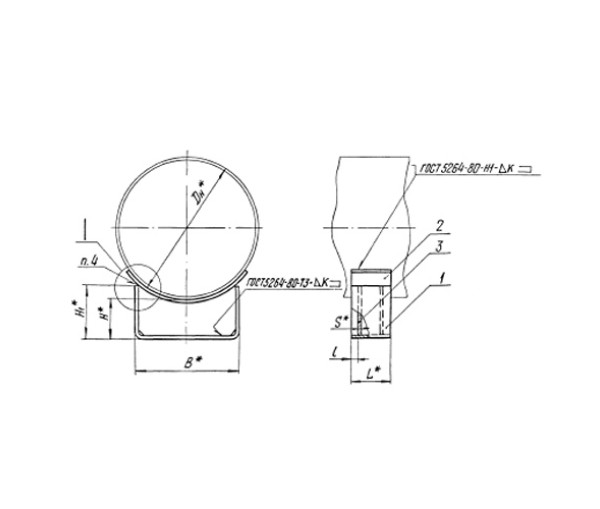

Опора ТС-624.000 – это приварная скользящая опора для труб наружным диаметром 194 миллиметра. Изготавливается по серии 5.903-13 (выпуски 6-95, 7-95, 8-95). Относится к типу приварных подвижных опор для тепловых сетей.

В нашем каталоге эта опора представлена в единственном исполнении: под трубу Dn 194 мм, с осевой силой Q 22 кН, весом 4 кг и необычно малой высотой Н 18 мм.

Опора ТС-624.000 – приварная, требует сварки к трубе и к основанию. Подходит только для стальных труб без изоляции. Благодаря малой высоте (всего 18 мм) применяется в стеснённых условиях, где нет места под стандартную опору.

Технические характеристики опоры ТС-624.000

Особенности опоры ТС-624.000

Главная особенность этой опоры – минимальная высота 18 мм. Для сравнения: стандартные опоры для труб такого диаметра имеют высоту от 100 мм и выше. Низкий профиль позволяет использовать опору там, где другие не помещаются:

• Прокладка трубы в стеснённых каналах и лотках
• Прохождение труб под существующими конструкциями с небольшим зазором
• Реконструкция действующих теплосетей, где невозможно поднять трубу
• Крепление трубы непосредственно к фундаменту или плите перекрытия

Важно понимать: из-за малой высоты опора почти не поднимает трубу над основанием. По сути, труба лежит почти на самом основании. Это не недостаток, а особенность для специфических условий. Если вам нужен зазор под трубой для обслуживания – эта опора не подойдёт.

Осевая сила Q = 22 кН – для чего достаточно

Опора ТС-624.000 имеет паспортную осевую силу 22 килоньютона (около 2,2 тонны силы). Это хороший показатель для трубы диаметром 194 мм.

Такой опоры хватит для:

• Участка тепловой сети между неподвижными опорами длиной до 50-60 метров (при температуре теплоносителя 130 градусов)
• Технологических трубопроводов среднего диаметра с умеренным тепловым расширением
• Систем с перегретой водой или паром среднего давления на умеренных участках

А когда не хватит? Если ваш трубопровод имеет очень длинные участки (более 80 метров между неподвижками), высокое давление или температуру выше 200 градусов – нужна опора с Q не менее 30-40 кН. Обратитесь к менеджеру, мы подберём усиленную модификацию.

Частые вопросы про опору ТС-624.000

Вопрос 1. Почему у опоры такая малая высота – всего 18 мм?
Это конструктивная особенность данного типоразмера. ТС-624.000 – это низкопрофильная опора для прокладки труб в стеснённых условиях. Если вам нужен нормальный зазор под трубой (100-200 мм) для обслуживания или прохода изоляции, обратите внимание на опоры серий Т13, Т14, Т15 или на ТС-627.

Вопрос 2. Можно ли использовать ТС-624.000 на ППУ-трубе 194 мм?
Нет. Это приварная опора, она требует сварки к трубе. Приварка повредит пенополиуретановую изоляцию. Для ППУ-труб используйте хомутовые опоры.

Вопрос 3. Какая максимальная температура для этой опоры?
Из стандартной стали 20 – до 450 градусов, что с запасом перекрывает любые режимы тепловых сетей. Если нужна работа при ещё более высоких температурах – возможно изготовление из легированных сталей. Запросите у менеджера.

Вопрос 4. Опора приварная – что именно приваривать?
Опора приваривается и к трубе, и к основанию. Верхняя часть – к трубе, опорная плита – к балке, швеллеру, плите перекрытия или фундаменту.

Вопрос 5. Есть ли другие типоразмеры опоры ТС-624.000?
Технически серия ТС-624 включает опоры на разные диаметры и высоты, но в нашем каталоге сейчас представлено только это исполнение. Если нужна аналогичная опора на другой диаметр или высоту – пришлите запрос, проверим возможность изготовления на заказ.

Вопрос 6. Какой зазор под трубой даёт эта опора?
Фактический зазор – около 18 мм минус толщина сварного шва. Это практически отсутствие зазора. Труба будет лежать почти на основании. Учитывайте это при проектировании.

Вопрос 7. Вы делаете опоры ТС-624.000 по чертежам заказчика?
Да. Если стандартное исполнение вам не подходит (например, нужна большая высота или другой диаметр), мы можем изготовить опору по вашим размерам. Пришлите чертёж или эскиз. Срок изготовления от 3 рабочих дней.

Как заказать опору ТС-624.000: Опора всегда есть в наличии на складе в Екатеринбурге. Для заказа отправьте заявку на почту info@pipe-ppu.ru. Укажите количество. Если вам нужна аналогичная опора, но на другой диаметр или с другой высотой – напишите, мы проверим возможность изготовления или подберём аналог из других серий. Отгрузка со склада в Екатеринбурге. Доставка по всей России.
